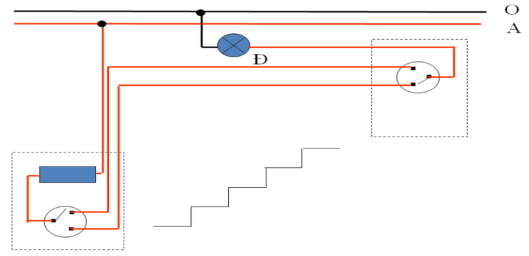

Bài 9. Thực hành: Lắp mạch điện hai công tắc ba cực điều khiển một đèn

Công tắc hai cực

Công tắc ba cực

Cấu tạo ngoài

Có vỏ và bộ phận tác động

Có vỏ và bộ phận tác động

Cấu tạo trong

Bộ phận tiếp điện có 2 chốt, 1 cực động, 1 cực tĩnh dùng để đóng cắt 1 dây dẫn

Bộ phận tiếp điện có 3 chốt, 1 cực động, 2 cực tĩnh dùng để chuyển nối dòng điện

Trạng thái đèn

Vị trí các tiếp điểm

Sáng

1 → 2 1’ → 3’

1 → 3 1’ → 2’

Tối

1 → 2 1’ → 2’

1 → 3 1’ → 3’

TT

Tên dụng cụ, vật liệu và thiết bị

Số lượng

Yêu cầu kĩ thuật

1

Kìm điện

1

Có vỏ cách điện

2

Kìm tuốt dây

1

Có vỏ cách điện

3

Dao nhỏ

1

Sử dụng tốt

4

Tua vít

1

Sử dụng tốt

5

Khoan điện (hoặc khoan tay)

1

Hoạt động tốt

6

Bút thử điện

1

Hoạt động tốt

7

Dây dẫn điện

1

Sử dụng tốt

8

Bóng đèn

1

Sử dụng tốt

9

Đui đèn

1

Sử dụng tốt

10

Công tắc ba cực

2

Hoạt động tốt

11

Cầu chì

1

Hoạt động tốt

12

Bảng điện

1

Hoạt động tốt

13

Băng cách điện

1

Hoạt động tốt

14

Giấy ráp

1

Sử dụng tốt
