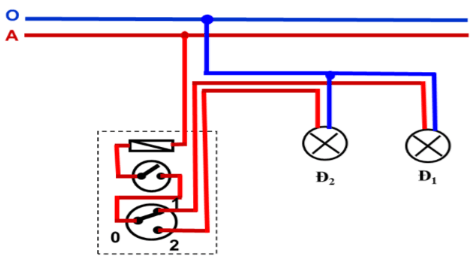

Bài 10. Thực hành: Lắp mạch điện một công tắc ba cực điều khiển hai đèn

Vị trí các tiếp điểm của công tắc khi thao tác đóng – cắt các công tắc

Đ1

Đ2

1 nối 2 và 3 nối 4

S

T

Tiếp tục chuyển 3 nối 5

T

S

Tiếp tục chuyển 3 nối 4

S

T

Tiếp tục 1 ngắt 2

T

T

TT

Tên vật liệu, thiết bị, dụng cụ

Số lượng

Yêu cầu kĩ thuật

1

Kìm điện

1

Có vỏ cách điện

2

Kìm tuốt dây

1

Có vỏ cách điện

3

Khoan điện (hoặc khoan tay)

1

Sử dụng tốt

4

Tua vít.

1

Sử dụng tốt

5

Bút thử điện

1

Hoạt động tốt

6

Dao nhỏ

1

Cắt được dây điện

7

Thước kẻ

1

Hiện rõ vạch cm

8

Bút chì

1

Sử dụng tốt

9

Bảng điện

1

Sử dụng tốt

10

Công tắc 2 cực

1

Hoạt động tốt

11

Cầu chì

1

Hoạt động tốt

12

Bóng đèn

2

Hoạt động tốt

13

Đui đèn

2

Hoạt động tốt

14

Dây dẫn điện

2m

Hoạt động tốt

15

Công tắc 2 cực

1

Hoạt động tốt

16

Công tắc 3 cực

1

Hoạt động tốt

17

Băng cách điện

1 cuộn

Sử dụng tốt

18

Giấy ráp

1 tờ

Sử dụng tốt.

Các công đoạn

Nội dung công việc của công đoạn

Dụng cụ cần thiết

Yêu cầu kĩ thuật của công đoạn

Vạch dấu

- Vạch dấu vị trí lắp đặt và đường đi thiết bị điện

- Bút

- Tẩy

- Bố trí TB hợp lí

- Vạch dấu chính xác

Khoan lỗ BĐ

- Khoan lỗ bắt vít

- Khoan lỗ luồn dây

- Mũi khoan

- Máy khoan

- Khoan chính xác

- Lỗ khoan thẳng

Lắp thiết bị điện bảng điện

- Nối dây dẫn bộ đèn

- Lắp đặt phần tử của đèn

Kim tuốt dây, kim tròn, kim điện, băng dính

- Nối chính xác

- Lắp theo sơ đồ

Nối mạch dây điện

- Đi dây từ bảng điện ra đèn

Tua vít, kim

- Lắp TB đúng vị trí

- Các TB được lắp chắc, đẹp.

Kiểm tra và vận hành thử

- Kiểm tra theo yêu cầu: các mối nối, bố trí, ...

- Vận thành thử mạch điện

Tua vít, kim

- Mạch điện đúng sơ đồ.

- Mạch điện làm việc tốt, đúng yêu cầu kĩ thuật.
