Bài 8. Thực hành: Lắp mạch điện hai công tắc hai cực điều khiển hai đèn

Nội dung

Đ

S

Sửa thành đúng

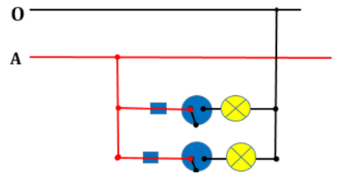

1. Cầu chì 1, công tắc 1 và bóng đèn 1 được nối nối tiếp với nhau tạo thành một mạch nhánh

v

2. Cầu chì 2, công tắc 2 và bóng đèn 2 được nối song song với nhau tạo thành một mạch nhánh thứ 2

v

Nối tiếp

3. Mạch nhánh bóng đèn 1 được nối nối tiếp với mạch nhánh bóng đèn 2

v

song song

4. Đầu dây của các cầu chì 1, 2 được nối vào dây trung tính

v

TT

Tên dụng cụ, vật liệu và thiết bị

Số lượng

Yêu cầu kĩ thuật

1

Kìm điện

1

Có vỏ cách điện

2

Kìm tuốt dây

1

Có vỏ cách điện

3

Khoan điện (hoặc khoan tay)

1

Sử dụng tốt

4

Tua vít.

1

Sử dụng tốt

5

Bút thử điện

1

Hoạt động tốt

6

Dao nhỏ

1

Cắt được dây điện

7

Thước kẻ

1

Hiện rõ vạch cm

8

Bút chì

1

Sử dụng tốt

9

Bảng điện

1

Sử dụng tốt

10

Công tắc 2 cực

1

Hoạt động tốt

11

Cầu chì

1

Hoạt động tốt

12

Bóng đèn

2

Hoạt động tốt

13

Đui đèn

2

Hoạt động tốt

14

Dây dẫn

2m

Hoạt động tốt

15

Phụ kiện đi dây

1

Hoạt động tốt

16

Băng cách điện

1 cuộn

Sử dụng tốt

17

Giấy ráp

1 tờ

Sử dụng tốt.

Các công đoạn

Nội dung công việc của công đoạn

Dụng cụ cần thiết

Yêu cầu kĩ thuật của công đoạn

Vạch dấu

- Vạch dấu vị trí lắp đặt và đường đi thiết bị điện

- Bút

- Tẩy

- Bố trí TB hợp lí

- Vạch dấu chính xác

Khoan lỗ BĐ

- Khoan lỗ bắt vít

- Khoan lỗ luồn dây

- Mũi khoan

- Máy khoan

- Khoan chính xác

- Lỗ khoan thẳng

Lắp thiết bị điện bảng điện

- Nối dây dẫn bộ đèn

- Lắp đặt phần tử của đèn

Kim tuốt dây, kim tròn, kim điện, băng dính

- Nối chính xác

- Lắp theo sơ đồ

Nối mạch dây điện

- Đi dây từ bảng điện ra đèn

Tua vít, kim

- Lắp TB đúng vị trí

- Các TB được lắp chắc, đẹp.

Kiểm tra và vận hành thử

- Kiểm tra theo yêu cầu: các mối nối, bố trí, ...

- Vận thành thử mạch điện

Tua vít, kim

- Mạch điện đúng sơ đồ.

- Mạch điện làm việc tốt, đúng yêu cầu kĩ thuật.
