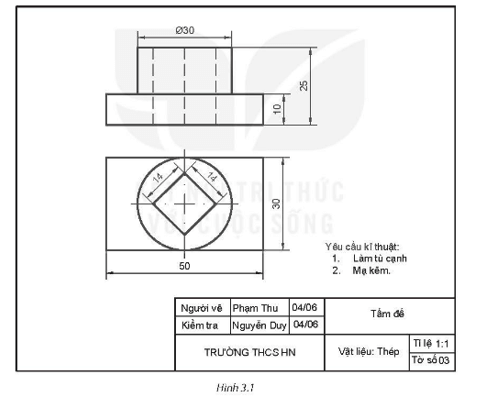

Câu 3 trang 9 SBT Công nghệ 8: Quan sát bản vẽ chi tiết trên Hình 3.1 và cho biết tên gọi của chi tiết, các yêu cầu kĩ thuật và mô tả hình dạng, kích thước của chi tiết đó.

Bài 3. Bản vẽ chi tiết

Câu 3 trang 9 SBT Công nghệ 8: Quan sát bản vẽ chi tiết trên Hình 3.1 và cho biết tên gọi của chi tiết, các yêu cầu kĩ thuật và mô tả hình dạng, kích thước của chi tiết đó.

Lời giải ngắn nhất

Tên gọi chi tiết; tấm đế.

- Yêu cầu kĩ thuật làm tù cạnh, mạ kẽm.

- Mô tả hình dạng:

+ Về hình dạng bên ngoài, chi tiết cấu tạo bởi hai phần: Phần dưới có dạng hình hộp chữ nhật với kích thước 50 × 30 × 10; Phần trên có dạng hình trụ đường kính 30, cao 15.

+ Bên trong có một lỗ dạng hình hộp chữ nhật với kích thước 14 x 14 x 25.

Lời giải chi tiết

Tên gọi chi tiết: tấm đế.

- Yêu cầu kĩ thuật: làm tù cạnh, mạ kẽm.

- Mô tả hình dạng:

+ Về hình dạng bên ngoài, chi tiết cấu tạo vởi hai phần:

• Phần dưới có dạng hình hộp chữ nhật với kích thước 50 × 30 × 10.

• Phần trên có dạng hình trụ đường kính 30, cao 15.

+ Bên trong có một lỗ dạng hình hộp chữ nhật với kích thước 14 × 14 × 25.
