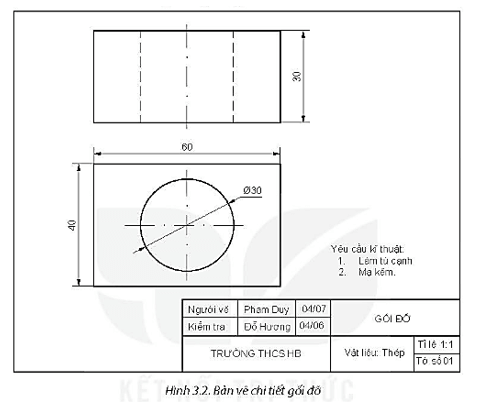

Câu 4 trang 10 SBT Công nghệ 8: Kẻ Bảng 3.1 vào vở rồi mô tả hình dạng, kích thước của gối đỡ và đọc bản vẽ trên Hình 3.2 theo trình tự trong bảng.

Trình tự đọc

Nội dung

Kết quả đọc bản vẽ chi tiết gối đỡ

1. Khung tên

- Tên gọi chi tiết

- Vật liệu

- Tỉ lệ

?

?

?

2. Hình biểu diễn

- Tên gọi hình chiếu

- Các hình biểu diễn khác (nếu có)

?

?

3. Kích thước

- Kích thước chung của chi tiết

- Kích thước các thành phần của chi tiết

?

?

4. Yêu cầu kĩ thuật

- Gia công

- Xử lí bề mặt

?

?
