Bài C5 trang 59 SGK Vật Lý 7

Bài 21: Sơ đồ mạch điện - Chiều dòng điện

Bài C5 (trang 59 SGK Vật Lý 7)

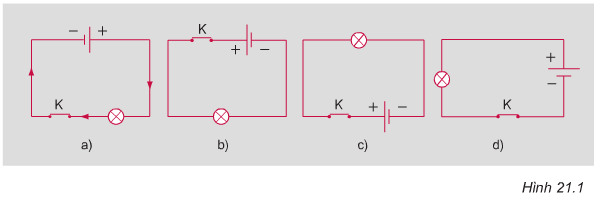

Hãy dùng mũi tên như trong sơ đồ mạch điện hình 21.1a để biểu diễn chiều dòng điện trong các sơ đồ mạch điện hình 21.1b, c, d.

Lời giải:

Hướng dẫn:

Trong mạch điện kín các electrôn tự do dịch chuyển trong dây kim loại từ cực âm sang cực dương của nguồn điện.

Chiều dòng điện trong dây dẫn kim loại ngược chiều với chiều dịch chuyển của các electrôn.

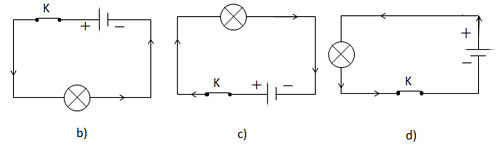

Biểu diễn sơ đồ
