Bài 21: Sơ đồ mạch điện - Chiều dòng điện
Bài C1 (trang 58 SGK Vật Lý 7)

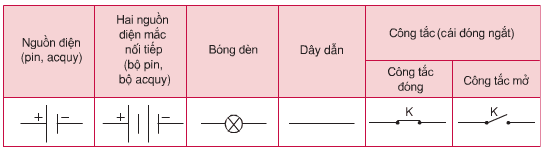

Sử dụng các kí hiệu trên đây, hãy vẽ sơ đồ cho mạch điện hình 19.3 theo đúng vị trí các bộ phận mạch điện như trên hình này
Lời giải:
Trên mạch điện hình 19.3 có: 1 công tắc K đang mở, 1 bóng đèn và nguồn điện gồm 2 pin mắc nối tiếp.
Sơ đồ mạch điện được vẽ như sau:
Tham khảo toàn bộ: Giải bài tập Vật lý 7
