Soạn Công nghệ 8 Chân trời sáng tạo Bài 9: Mạch điện

Hướng dẫn Soạn Công nghệ 8 Chân trời sáng tạo Bài 9: Mạch điện ngắn gọn, hay nhất theo chương trình Sách mới.

Bài 9: Mạch điện

Lý thuyết Công nghệ 8 Chân trời sáng tạo Bài 9: Mạch điện

Sơ đồ tư duy Công nghệ 8 Chân trời sáng tạo Bài 9

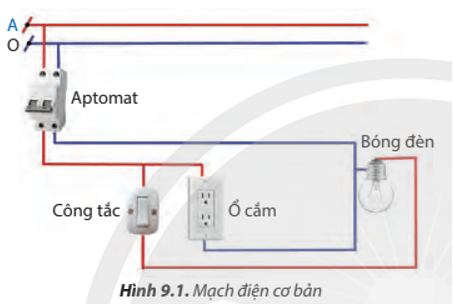

Mở đầu trang 65 Công nghệ 8: Em hãy xác định bộ phận điều khiển bóng đèn sáng và tắt trên mạch điện ở Hình 9.1

Trả lời:

Bộ phận điều khiển bóng đèn sáng và tắt trên mạch điện ở Hình 9.1 là công tắc.

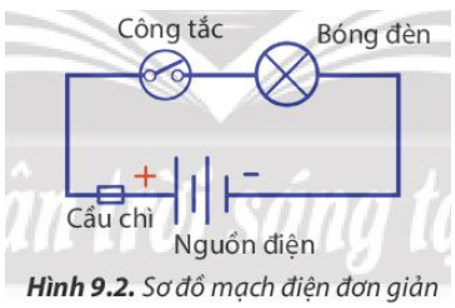

Khám phá 1 trang 65 Công nghệ 8: Em hãy cho biết chức năng của các bộ phận trên mạch điện trong Hình 9.2

Trả lời:

Chức năng của các bộ phận trên mạch điện trong Hình 9.2:

- Nguồn điện: cung cấp năng lượng điện cho toàn mạch.

- Cầu chì: bảo vệ an toàn cho mạch điện

- Công tắc: điều khiển hoạt động của bóng đèn

- Bóng đèn: tiêu thụ năng lượng điện từ nguồn điện

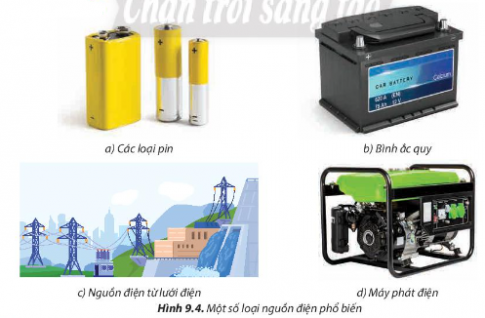

Khám phá 2 trang 67 Công nghệ 8: Quan sát Hình 9.4, hãy kể tên những loại nguồn điện được sử dụng ở gia đình em.

Trả lời:

a) Nguồn điện một chiều.

b) Nguồn điện một chiều.

c) Nguồn điện xoay chiều.

d) Nguồn điện xoay chiều.

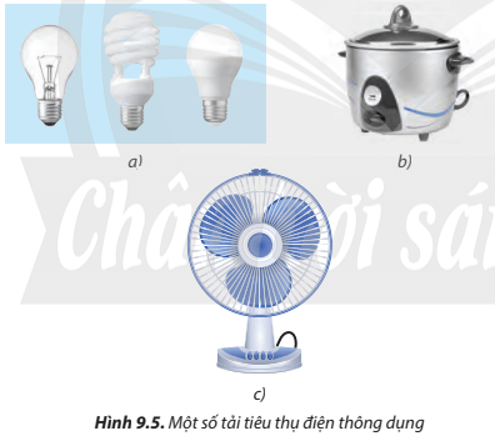

Khám phá 3 trang 67 Công nghệ 8: Em hãy nêu tên và chức năng của mỗi đồ dùng điện trong Hình 9.5

Trả lời:

- Hình a: bóng đèn có chức năng chiếu sáng

- Hình b: nồi cơm điện có chức năng nấu ăn

- Hình c: quạt điện có chức năng làm mát.

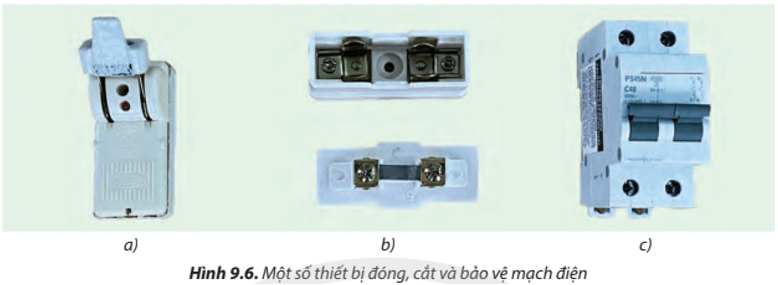

Khám phá 4 trang 68 Công nghệ 8: Quan sát Hình 9.6, em hãy nêu tên, chức năng của một số thiết bị đóng, cắt và bảo vệ mạch điện.

Trả lời:

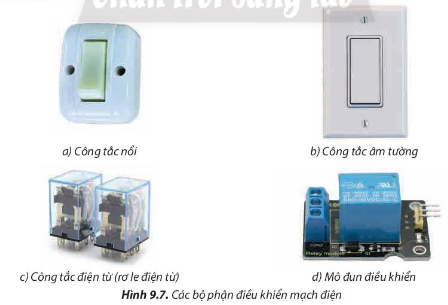

Khám phá 5 trang 69 Công nghệ 8: Em hãy nêu chức năng và phạm vi ứng dụng của các loại công tắc có trong Hình 9.7

Trả lời:

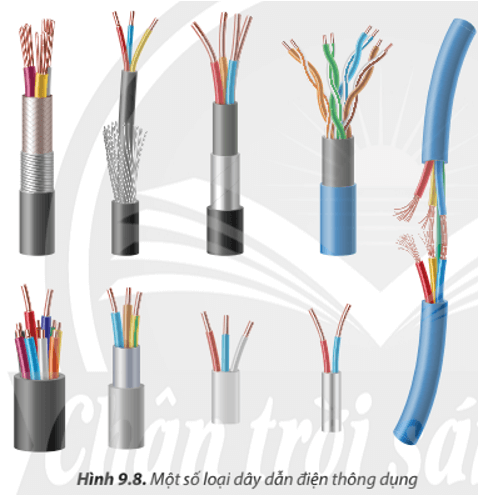

Khám phá 6 trang 69 Công nghệ 8: Quan sát Hình 9.8, em hãy cho biết có những loại dây dẫn điện thông dụng nào?

Trả lời:

Có các loại dây dẫn:

- Dây dẫn lõi 1 sợi

- Dây dẫn lõi nhiều sợi

Luyện tập

Luyện tập 1 trang 70 Công nghệ 8: Quan sát Hình 9.9, em hãy cho biết tên những thiết bị có trong bảng điện. Nêu chức năng của từng thiết bị.

Trả lời:

Aptomat là một thiết bị được sử dụng để đóng hoặc cắt nguồn điện bằng cách thủ công hoặc tự động trong trường hợp sự cố quá tải hoặc ngắn mạch xảy ra. Công tắc nổi, tương tự nhưng khác với aptomat, được sử dụng để ngắt hoặc đóng mạch điện trực tiếp bằng tay. Trong khi đó, ổ cắm được sử dụng để chia sẻ và kết nối các thiết bị điện với nguồn điện.

Luyện tập 2 trang 70 Công nghệ 8: Em hãy cho biết mạch điện cần có những bộ phận (thiết bị điện) nào để có thể hoạt động được bình thường và bảo vệ an toàn khi có các sự cố quá tải, ngắn mạch?

Trả lời:

Bộ phận đóng, cắt và bảo vệ mạch điện bao gồm các thiết bị sau:

+ Cầu dao là một thiết bị được sử dụng để đóng hoặc cắt nguồn điện bằng cách thủ công.

+ Cầu chì là một thiết bị bảo vệ mạch điện khỏi các sự cố ngắn mạch và quá tải. Thông thường, cầu chì sẽ được sử dụng kết hợp với cầu dao.

+ Aptomat là một thiết bị đóng, cắt nguồn điện bằng cách thủ công hoặc tự động trong trường hợp sự cố quá tải hoặc ngắn mạch xảy ra.

Vận dụng

Vận dụng 1 trang 70 Công nghệ 8: Hãy kể tên một số mạch điện sử dụng công tắc nổi, công tắc âm tường để bật, tắt tải bằng tay.

Trả lời:

Có rất nhiều mạch điện sử dụng công tắc nổi hoặc công tắc âm tường để bật tắt tải bằng tay, tuy nhiên một số mạch điện phổ biến bao gồm:

- Mạch đèn chiếu sáng: Sử dụng công tắc nổi hoặc công tắc âm tường để bật tắt đèn chiếu sáng trong phòng.

- Mạch quạt điện: Sử dụng công tắc nổi hoặc công tắc âm tường để điều khiển quạt điện.

- Mạch máy bơm nước: Sử dụng công tắc nổi hoặc công tắc âm tường để bật tắt máy bơm nước.

- Mạch máy lạnh: Sử dụng công tắc nổi hoặc công tắc âm tường để điều khiển máy lạnh.

- Mạch bếp điện: Sử dụng công tắc nổi hoặc công tắc âm tường để bật tắt bếp điện.

- Mạch tivi và âm thanh: Sử dụng công tắc nổi hoặc công tắc âm tường để bật tắt tivi và hệ thống âm thanh trong phòng.

Vận dụng 2 trang 70 Công nghệ 8: Hãy kể tên một số mạch điện sử dụng công tắc điện tử, mô đun điều khiển để bật, tắt tải tự động mà em biết.

Trả lời:

Có rất nhiều mạch điện sử dụng công tắc điện từ hoặc mô đun điều khiển để bật tắt tải tự động, tuy nhiên một số mạch điện phổ biến bao gồm:

- Hệ thống đèn cảm biến: Sử dụng công tắc điện từ hoặc mô đun điều khiển để bật tắt đèn tự động dựa trên tín hiệu từ cảm biến ánh sáng hoặc chuyển động.

- Mạch điều khiển bơm nước: Sử dụng công tắc điện từ hoặc mô đun điều khiển để bật tắt bơm nước tự động dựa trên mức nước trong bồn hoặc trạm bơm.

- Hệ thống điều khiển nhiệt độ: Sử dụng công tắc điện từ hoặc mô đun điều khiển để bật tắt hệ thống điều khiển nhiệt độ tự động trong phòng.

- Hệ thống điều khiển HVAC: Sử dụng công tắc điện từ hoặc mô đun điều khiển để bật tắt hệ thống điều khiển HVAC tự động trong tòa nhà.

- Hệ thống điều khiển tủ lạnh: Sử dụng công tắc điện từ hoặc mô đun điều khiển để bật tắt tủ lạnh tự động dựa trên nhiệt độ bên trong.

- Hệ thống an ninh: Sử dụng công tắc điện từ hoặc mô đun điều khiển để bật tắt hệ thống an ninh tự động trong nhà hoặc tòa nhà.

>>> Xem toàn bộ: Soạn Công nghệ 8 Chân trời sáng tạo

-------------------------------------

Trên đây Toploigiai đã cùng các bạn Trả lời câu hỏi Công nghệ 8 Chân trời sáng tạo Bài 9: Mạch điện trong bộ SGK Chân trời sáng tạo theo chương trình sách mới. Chúc các bạn học tốt!
