Soạn Công nghệ 8 Cánh Diều Bài 14: Lắp ráp mạch điều khiển đơn giản trong sử dụng mô đun cảm biến

Hướng dẫn Soạn Công nghệ 8 Cánh Diều Bài 14: Lắp ráp mạch điều khiển đơn giản trong sử dụng mô đun cảm biến ngắn gọn, hay nhất theo chương trình Sách mới.

Bài 14: Lắp ráp mạch điều khiển đơn giản trong sử dụng mô đun cảm biến

Lý thuyết Công nghệ 8 Cánh diều Bài 14: Lắp ráp mạch điều khiển mô đun đơn giản sử dụng mô đun cảm biến

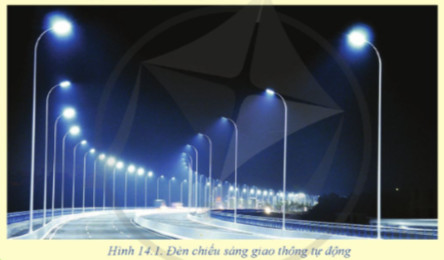

Khởi động trang 77 Công nghệ 8: Hãy cho biết loại mô đun cảm biện nào được sử dụng trong mạch điều khiển đèn chiếu sáng giao thông tự động ở Hình 14.l.

Trả lời:

Loại mô đun cảm biện được sử dụng trong mạch điều khiến đèn chiếu sáng giao thông tự động ở Hình 14. L là mô đun cảm biến ánh sáng.

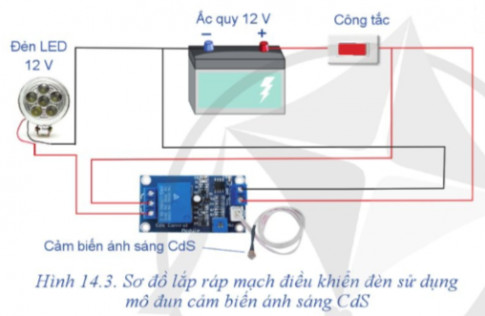

Khám phá trang 78 Công nghệ 8: Quan sát sơ đồ mạch điều khiển ở Hình 14.3 và cho biết:

- Chức năng của mạch điều khiển.

- Loại mô đun cảm biến được sử dụng.

Trả lời:

- Chức năng của mạch điều khiển: đèn tự động sáng khi trời tối và tự động tắt khi trời sáng.

- Loại mô đun cảm biến được sử dụng: mô đun cảm biến ánh sáng Cds.

Khám phá trang 79 Công nghệ 8: Quan sát sơ đồ mạch điều khiển ở Hình 14.5 và cho biết:

- Chức năng của mạch điều khiển.

- Loại mô đun cảm biến được sử dụng.

Trả lời:

- Chức năng của mạch điều khiển: Khi độ ẩm của đất thấp, động cơ bơm nước hoạt động để tưới nước; khi độ ẩm của đất cao, động cơ ngừng bơm nước.

- Mô đun cảm biến độ ẩm.

Khám phá trang 79 Công nghệ 8: Quan sát sơ đồ mạch điều khiển Hình 14.7 và cho biết:

- Chức năng của mạch điều khiển.

- Loại mô đun cảm biến được sử dụng.

Trả lời:

- Chức năng của mạch điều khiển:

+ Khi độ ẩm của đất thấp, động cơ bơm nước hoạt động để tưới nước cho vườn rau.

+ Khi độ ẩm của đất cao, động cơ dừng bơm nước.

- Loại mô đun cảm biến được sử dụng: mô đun cảm biến độ ẩm của đất.

Luyện tập trang 83 Công nghệ 8: Em hãy tìm hiểu một ứng dụng khác của mô đun cảm biến ánh sáng: nêu chức năng, đề xuất ý tưởng vẽ sơ đồ lắp ráp và chia sẻ với các bạn trong lớp.

Trả lời:

- Ứng dụng của mô đun cảm biến ánh sáng được sử dụng trong mô hình điều khiển tự động bật, tắt đèn chiếu sáng trong khuôn viên nhà.

- Chức năng của mạch điều khiển: Đèn tự động sáng khi trời tối và đèn tự động tắt khi trời sáng giúp người sử dụng không cần phải bật hay tắt đèn.

- Để lắp được hệ thống điều khiển tự động này cần phải có cảm biến ánh sáng CdS, điện áp 12V một chiều.

- Dưới đây là sơ đồ lắp ráp mạch điều khiển đèn sử dụng mô đun cảm biến ánh sáng CdS:

Vận dụng trang 83 Công nghệ 8: Em hãy lên ý tưởng cho việc lắp ráp mô đun cảm biến đã được học sử dụng trong gia đình.

Trả lời:

Lắp ráp mạch điều khiển tự động bơm nước tưới vườn rau sử dụng mô đun cảm biến độ ẩm của đất:

Chuẩn bị các dụng cụ và thiết bị như: Dây điện, công tắc, ắc quy, mô đun cảm biến độ ẩm của đất, máy bơm, kìm điện, kìm tuốt dây, tua vít, băng cách điện

Các bước tiến hành:

Bước 1: Tìm hiểu sơ đồ lắp ráp mạch điều khiển

Bước 2: Lựa chọn thiết bị và dụng cụ cần có

Bước 3: Lắp ráp mạch điều khiển theo sơ đồ đã học

- Từ cực (+) của ắc quy đấu một dây đến một đầu của công tắc

- Từ đầu còn lại của công tắc đấu hai dây đến mô đun cảm biến độ ẩm của đất: một dây đến chân đấu (+12V); một dây đến đầu đấu K1 của tiếp điểm thường mở

- Từ cực (-) của ắc quy đấu hai dây: một dây đến điểm đấu GND của mô đun cảm biến, một dây đến một cực của máy bơm

- Từ điểm đấu K0 của tiếp điểm thường mở đấu một dây đến cực kia của máy bơm.

Bước 4: Kiểm tra và thử mạch

- Kiểm tra lại cách đấu nối: đúng, chắc chắn và an toàn

- Sử dụng thiết bị làm thay đổi độ ẩm của cảm biến để kiểm tra sự làm việc của máy bơm xem có đúng chức năng theo yêu cầu .

>>> Xem toàn bộ: Soạn Công nghệ 8 Cánh Diều

------------------------------------------------

Trên đây Toploigiai đã cùng các bạn Trả lời câu hỏi Công nghệ 8 Cánh Diều Bài 14: Lắp ráp mạch điều khiển đơn giản trong sử dụng mô đun cảm biến trong bộ SGK Cánh Diều theo chương trình sách mới. Chúc các bạn học tốt!
