Tỉ lệ là gì?

Tỷ lệ là gì?

Tỉ lệ là tỉ số giữa kích thước đo được trên hình biếu diễn của vật thể và kích thước thực tương ứng trên vật thể đó.

Khổ giấy

TCVN 7285 : 2003 (ISO 5457 : 1999) quy định khổ giấy của các bản vẽ kĩ thuật, gồm các khổ giấy chính được trình bày trong bảng 1.

Các khổ giấy chính được lập ra từ khổ giấy A0

Mỗi bản vẽ đều có khung vẽ và khung tên. Khung tên được đặt ở góc phải phía dưới bản vẽ.

Nét vẽ

Các hình biểu diễn của vật thể trên bản vẽ kĩ thuật được thể hiện bằng nhiều loại nét vẽ khác nhau.

TCVN 8 – 20 : 2002 (ISO 128 – 20 : 1996) quy định tên gọi, hình dạng, chiều rộng và ứng dụng của các nét vẽ.

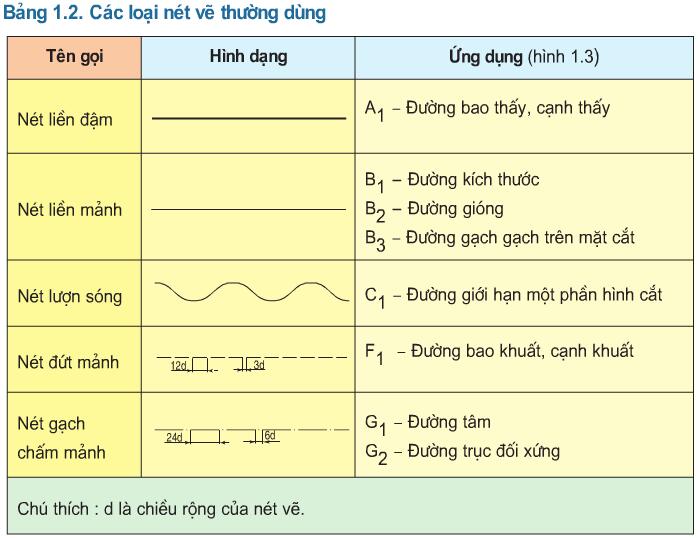

a. Các loại nét vẽ

b. Chiều rộng nét vẽ

Chiều rộng của nét vẽ (d) được chọn trong dãy kích thước sau:

0,13; 0,18; 0,25; 0,35; 0,5; 0,7; 1,4 và 2mm.

Thường lấy chiều rộng nét đậm bằng 0,5mm và nét mảnh bằng 0,25mm.

Yêu cầu về chữ viết trong bản vẽ kỹ thuật

Các đặc trưng cơ bản yêu cầu đối với chữ viết được nêu ra như sau:

a) Tính dề đọc phải được duy trì bởi khoảng cách giữa các ký tự và bằng hai lần chiều rộng của nét chữ. Khoảng cách này có thể rút xuống bằng một iần chiều rộng của nét chữ để tạo ra hiệu quả nhìn tốt hơn khi kết hợp các ký tự riêng, thí dụ LA, TV hoặc Tr.

b) Tính phù hơp đối với các quá trình sao chép thường dùng (photocopi, microphim, telefax, vv…).

c) Tính phù hợp với các hệ thống vẽ điều khiển bằng số.

- Kích thước

- Khổ chữ danh nghĩa:  Khổ chữ danh nghĩa được xác định bởi chiều cao (h) của đường bao ngoài của chữ viết hoa

- Vị trí của đường trung tâm: Khổ chữ danh nghĩa (h) và khoảng hở giữa các ký tự (a) được dùng là cơ sở xác định đường trung tâm. Đối với các kích thước khác xem bảng 3.l và bảng 3.2.

h1 = h-d

a1 = a + d

Khi dùng chữ viết bằng CAD (xem ISO 3098-5), các kích thước này cũng cần dùng cho Dãy các khố danh nghĩa

Dãy các khổ danh nghĩa được quy định như sau: 1,8mm; 2,5mm; 3,5mm; 5mm; 7mm; lOmm; 14mm; 20mmề

- Hệ số nhân là căn(2) trong dãy chiều cao chữ được lấy từ cấp số tiêu chuẩn hoá của kích thước các khổ giấy.

- Chiều rộng nét chữ phải phù hợp với ISO 128-20 và cùng một chiều rộng nét chữ, phải được dùng cho cả chữ hoa cũng như chữ thường.

- Góc nghiêng chữ viết: Chữ viết có thể thẳng đứng, hoặc viết nghiêng 75° so với phương nằm ngang

-  Các kỹ thuật khác.

- Các kiểu chữ viết:

Các kiểu chữ như sau:

+ Chữ kiểu A, đứng (V)

+ Chữ kiểu A, nghiêng (S)

+ Chữ kiểu B, đứng (V) (Khuyên khích áp dụng)

+ Chữ kiểu B, nghiêng (S)

+ Chữ kiểu CA, đứng (V)

+ Chữ kiểu CA, nghiêng (S)

+ Chữ kiểu CB, đứng (V) (Khuyến khích áp dụng)

+ Chữ kiểu CB, nghiêng (S)

(Khi áp dụng các hệ vẽ điều khiển bằng số CAD)
