Soạn KHTN 8 Bài 22: Mạch điện đơn giản

icon_facebook

Hướng dẫn Soạn KHTN 8 Bài 22: Mạch điện đơn giản ngắn gọn, hay nhất theo chương trình Sách mới.

Bài 22: Mạch điện đơn giản

Lý thuyết Khoa học tự nhiên 8 Kết nối tri thức Bài 22: Mạch điện đơn giản

Sơ đồ tư duy Khoa học tự nhiên 8 Kết nối tri thức Bài 22: Mạch điện đơn giản

Mở đầu trang 91 Bài 22 KHTN 8: Có một pin, một bóng đèn pin, một công tắc, các đoạn dây nối (hình bên). Làm cách nào để bóng đèn pin phát sáng?

Soạn KHTN 8 Bài 22: Mạch điện đơn giản

Trả lời:

Để bóng đèn pin phát sáng, ta phải dùng các đoạn dây nối để nối các dụng cụ: pin, bóng đèn, công tắc với nhau thành một mạch kín.

Ví dụ:

Soạn KHTN 8 Bài 22: Mạch điện đơn giản

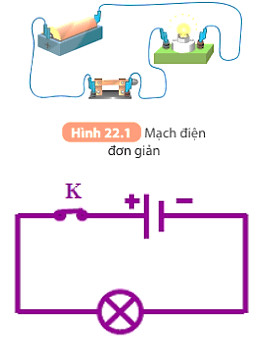

Hoạt động 1 trang 91 KHTN 8: Vẽ sơ đồ của mạch điện trong Hình 22.1.

Trả lời:

Các em vẽ lại sơ đồ mạch điện hình 22.1.

Soạn KHTN 8 Bài 22: Mạch điện đơn giản

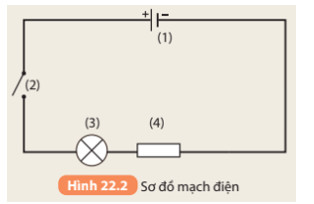

Hoạt động 2 trang 92 KHTN 8: Gọi tên các thiết bị được đánh số từ (1) đến (4) ở sơ đồ mạch điện Hình 22.2.

Soạn KHTN 8 Bài 22: Mạch điện đơn giản

Trả lời:

Tên các thiết bị được đánh số từ (1) đến (4) ở sơ đồ mạch điện là

(1) – nguồn điện

(2) – công tắc mở

(3) – bóng đèn

(4) – điện trở

Hoạt động 3 trang 92 KHTN 8: Mắc mạch điện gồm pin, bóng đèn, công tắc, dây nối. Tiến hành kiểm tra và đóng công tắc để đảm bảo mạch điện kín và đèn sáng. Nếu đèn không sáng, tìm nguyên nhân.

Trả lời:

- Các bạn mắc mạch điện như sơ đồ sau, khi đóng công tắc để đảm bảo mạch điện kín và đèn sáng.

Soạn KHTN 8 Bài 22: Mạch điện đơn giản

- Nếu đèn không sáng kiểm tra một vài yếu tố sau:

+ Kiểm tra xem pin còn điện hay hết ⇒Nếu hết thì thay pin mới.

+ Kiểm tra bóng đèn còn dây tóc hay đứt ⇒Nếu bóng hỏng thì thay bóng mới.

+ Kiểm tra các đoạn dây nối có chỗ nào bị hở không, các chốt cắm, mấu nối đã chặt chưa,…. ⇒ Nếu chưa thì chỉnh lại cho mạch kín hoặc thay dây khác.

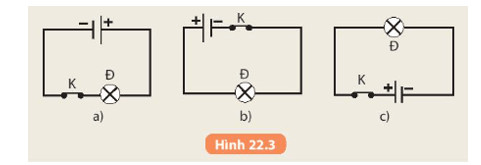

Hoạt động 4 trang 93 KHTN 8: Dòng điện cung cấp bởi pin hoặc acquy có chiều không đổi gọi là dòng điện một chiều. Người ta quy ước chiều dòng điện trong mạch điện là chiều từ cực dương của nguồn điện qua dây nối và các dụng cụ tiêu thụ điện tới cực âm của nguồn điện. Vẽ mũi tên chỉ chiều dòng điện trong các sơ đồ mạch điện ở Hình 22.3.

Soạn KHTN 8 Bài 22: Mạch điện đơn giản

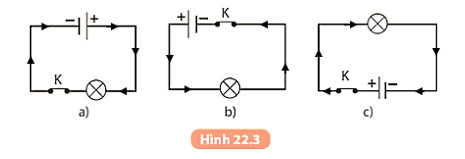

Trả lời:

Soạn KHTN 8 Bài 22: Mạch điện đơn giản

Câu hỏi 1 trang 93 KHTN 8: Trong mạng điện của gia đình có sử dụng cầu chì không? Nếu có thì cầu chì mắc ở vị trí nào? Có công dụng gì?

Trả lời:

- Trong mạng điện của gia đình có sử dụng cầu chì. Được mắc nối tiếp với các thiết bị điện.

Thiết bị điện

Công dụng

Cầu chì

Bảo vệ các thiết bị điện khác trong mạch điện không bị hỏng khi vì một lí do nào đó trong trường hợp dòng điện trong mạch đột ngột tăng quá mức.

Cầu dao tự động

Khi dòng điện đột ngột tăng quá mức, cầu dao sẽ tự động ngắt mạch điện để các thiết bị điện không bị hỏng

Rơle

Điều khiển đóng, ngắt mạch điện.

Chuông điện

Phát ra âm thanh khi có dòng điện chạy qua.

Câu hỏi 2 trang 93 KHTN 8: Trong mạng điện của gia đình có sử dụng cầu dao tự động không? Nó được đặt ở vị trí nào? Có công dụng gì?

Trả lời:

- Cầu chì được mắc ở trên dây pha, trước công tắc và ổ điện.

- Công dụng của cầu chì: phòng tránh các hiện tượng quá tải trên đường dây gây cháy, nổ.

Câu hỏi 3 trang 94 KHTN 8: Nhà em có lắp chuông điện không? Chuông điện thường được đặt ở vị trí nào trong nhà? Nó có công dụng gì?

Trả lời:

- Chuông điện thường được đặt ở ngoài cửa.

- Công dụng: dùng để làm chuông cửa điện, chuông điện để báo giờ làm việc tự động hoặc làm chuông báo động khẩn cấp.

Em có thể 1 trang 94 KHTN 8: Nhận biết được các thiết bị bảo vệ mạng điện trong gia đình

Trả lời:

Soạn KHTN 8 Kết nối tri thức Bài 22: Mạch điện đơn giản

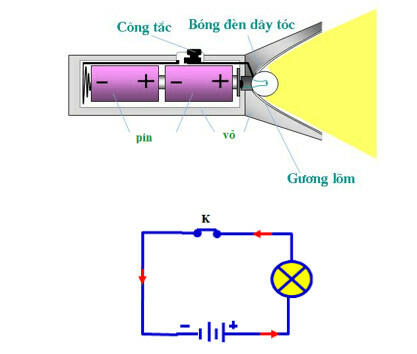

Em có thể 2 trang 94 KHTN 8: Tìm hiểu cấu tạo và hoạt động của chiếc đèn pin thường dùng, vẽ sơ đồ mạch điện của đèn pin

Trả lời:

- Cấu tạo:

+ Lò xo hoặc dải kim loại mỏng: tạo ra kết nối điện giữa các bộ phận: pin, đèn và công tắc.

+ Gương lõm, ống kính

- Hoạt động:

+ Dòng điện được kích hoạt khi bạn nhấn công tắc vào vị trí BẬT, ngắt khi công tắc được đẩy vào vị trí TẮT → bóng đèn ngừng sáng..

- Sơ đồ mạch điện của đèn pin.

Soạn KHTN 8 Kết nối tri thức Bài 22: Mạch điện đơn giản

Em có thể 3 trang 94 KHTN 8: Mắc được mạch điện đơn giản để trang trí, gồm pin, dây nối, bóng đèn, công tắc

Trả lời:

- Các bạn có thể tham khảo cách mắc theo sơ đồ dưới đây:

Soạn KHTN 8 Kết nối tri thức Bài 22: Mạch điện đơn giản

>>> Xem toàn bộ: Soạn KHTN 8 Kết nối tri thức

-------------------------------------

Trên đây Toploigiai đã cùng các bạn Trả lời câu hỏi KHTN 8 Kết nối tri thức Bài 22: Mạch điện đơn giản trong bộ SGK Kết nối tri thức theo chương trình sách mới. Chúc các bạn học tốt!
