Bài 11: Hình chiếu trục đo - Công nghệ 10 Cánh diều

>>> Tham khảo: Soạn Công nghệ 10 Bài 11: Hình chiếu trục đo - Cánh diều

I. Khái quát chung về hình chiếu trục đo

1. Khái niệm

Là hình biểu diễn ba chiều vật thể và được xây dựng bằng phép chiếu song song.

2. Phương pháp hình chiếu trục đo

- Gắn hệ tọa độ vuông góc lên vật thể.

- Chiếu vật thể cùng hệ trục tọa độ lên mặt phẳng hình chiếu.

3. Đặc điểm

- Trục đo: O’x’, O’y’, O’z’

- Góc trục đo: góc x’O’y’, góc x’O’z’, góc y’O’z’

- Hệ số biến dạng:

II. Hình chiếu trục đo vuông góc đều và hình chiếu trục đo xiên gốc cân

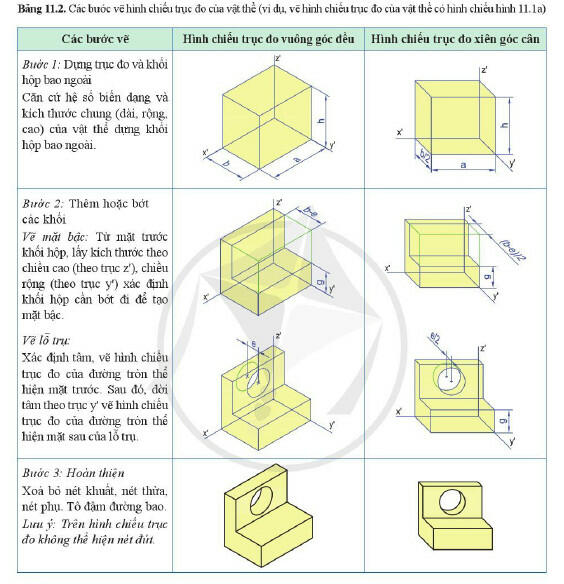

III. Vẽ hình chiếu trục đo

- Bước 1: Dựng trục đo và khối hộp bao ngoài

- Bước 2: Thêm hoặc bớt các khối

- Bước 3: Hoàn thiện
