Bài 3: Bản vẽ kĩ thuật

Soạn Công nghệ 8 Chân trời sáng tạo Bài 3

1. Bản vẽ chi tiết

1.1. Nội dung bản vẽ chi tiết

Bản vẽ chi tiết máy bao gồm hình biểu diễn, kích thước, yêu cầu kĩ thuật và khung tên.

- Hình biểu diễn thể hiện hình dạng của chi tiết, kích thước thể hiện độ lớn.

- Yêu cầu kĩ thuật bao gồm việc gia công, xử lí bề mặt,...

- Khung tên gồm tên gọi chi tiết, vật liệu, tỉ lệ, kí hiệu bản vẽ, cơ sở thiết kế (chế tạo).

1.2. Đọc bản vẽ chi tiết đơn giản

Trình tự đọc bản vẽ chi tiết như Bảng 3.1.

2. Bản vẽ lắp

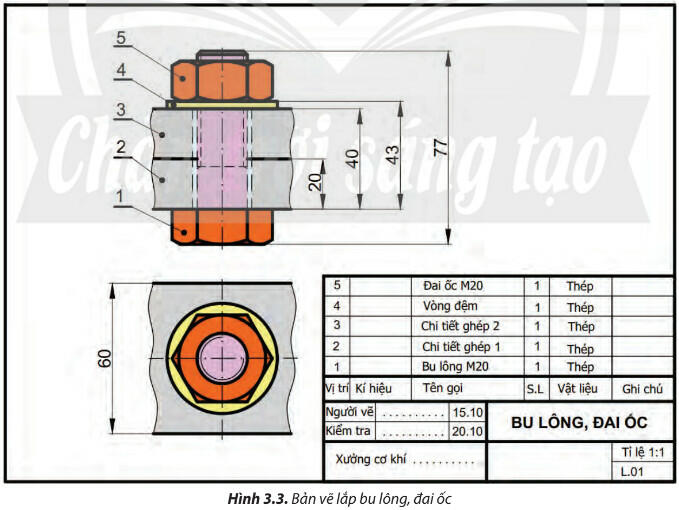

2.1. Nội dung bản vẽ lắp

Bản vẽ lắp mô tả hình dạng và vị trí tương quan giữa các chi tiết máy; dùng để lắp đặt, vận hành và kiểm tra sản phẩm. Thông tin bao gồm:

- Hình biểu diễn: các hình chiếu diễn tả đầy đủ hình dạng, kết cấu và vị trí các chi tiết lắp ráp với nhau.

- Kích thước: kích thước chung của sản phẩm và kích thước lắp của các chi tiết.

- Bảng kê: số thứ tự, tên gọi, số lượng và vật liệu của các chi tiết.

- Khung tên: tên sản phẩm, tỉ lệ, kí hiệu bản vẽ và cơ sở thiết kế (chế tạo).

2.2. Đọc bản vẽ lắp đơn giản

Trình tự đọc bản vẽ như Bảng 3.2.

3. Bản vẽ nhà

3.1 Nội dung bản vẽ nhà

- Bản vẽ nhà thể hiện hình dạng, kích thước các bộ phận của ngôi nhà; được dùng để thi công xây dựng ngôi nhà.

- Hình biểu diễn trong bản vẽ nhà gồm:

+ Mặt đứng: biểu diễn hình dạng bên ngoài của ngôi nhà, thường là hình chiếu mặt trước.

+ Mặt bằng: biểu diễn vị trí, kích thước các tường, cửa đi, cửa sổ, cách bố trí các phòng bằng hình cắt bằng của ngôi nhà được cắt bởi mặt phẳng cắt nằm ngang đi qua các cửa sổ. Nếu nhà có nhiều tầng thì mỗi tầng được thể hiện bằng một bản vẽ mặt bằng riêng.

+ Mặt cắt: biểu diễn các bộ phận và kích thước của ngôi nhà theo chiều cao bằng hình cắt của ngôi nhà khi dùng mặt phẳng cắt song song với mặt phẳng hình chiếu đứng hay mặt phẳng hình chiếu cạnh.

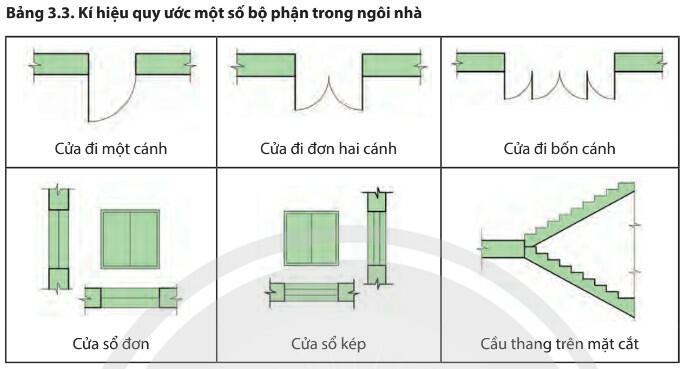

- Ở bản vẽ nhà, một số bộ phận được kí hiệu quy ước theo TCVN 4614:2012 như Bảng 3.3.

3.2. Đọc bản vẽ nhà đơn giản

Trình tự đọc bản vẽ nhà như Bảng 3.4.
