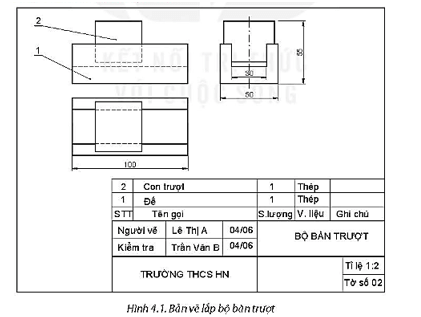

Câu 3 trang 11 SBT Công nghệ 8: Kẻ Bảng 4.1 vào vở rồi trình bày nội dung đọc bản vẽ lắp của bộ bàn trượt (Hình 4.1) theo trình tự trong bảng.

Trình tự đọc

Nội dung

Kết quả đọc bản vẽ lắp bộ bàn trượt

1. Khung tên

- Tên gọi sản phẩm

- Tỉ lệ bản vẽ

?

?

2. Bảng kê

Tên gọi chi tiết và số lượng

?

3. Hình biểu diễn

- Hình chiếu

- Các hình biểu diễn khác

?

?

4. Kích thước

- Kích thước chung: chiều dài, chiều rộng và chiều cao toàn bộ sản phẩm

- Kích thước lắp ráp: kích thước chung của hai chi tiết lắp với nhau.

- Kích thước xác định khoảng cách giữa các chi tiết

?

?

?

5. Phân tích các chi tiết

Vị trí của các chi tiết. Có thể tô màu khác nhau cho các chi tiết để dễ phân biệt

?

6. Tổng hợp

Trình tự tháo lắp

?
