Bài 3. Dụng cụ dùng trong lắp đặt mạch điện

Giải VBT Công nghệ 9: Bài 3. Dụng cụ dùng trong lắp đặt mạch điện

Câu 1 trang 10 VBT Công nghệ 9

Hãy kể tên một số đồng hồ đo điện mà em biết

Lời giải

- Một số loại đồng hồ đo điện phổ biến: Ampe kế, Vôn kế, Oát kế, Ôm kế,...

Câu 2 trang 10 VBT Công nghệ 9

Hãy điền dấu (v) vào ô trống trong bảng sau để chỉ ra đại lượng đo của đồng hồ điện

Lời giải

Bảng 3 – 1

Câu 3 trang 10 VBT Công nghệ 9

Tại sao người ta lắp đồng hồ đo điện (vôn kế, ampe kế,...) trên vỏ máy biến áp.

Lời giải

- Vôn kế để đo điện áp đầu ra của biến áp - để biết có đủ điện áp cho mục đích sử dụng không;

- Ampe kế để đo dòng điện của thiết bị đang dùng xem có vượt quá sức chịu đựng của biến áp không - nếu quá sẽ bị nóng và cháy.

Câu 4 trang 11 VBT Công nghệ 9

Hãy điền những đại lượng đo tương ứng với đồng hồ đo điện vào bảng sau

Lời giải

Bảng 3 – 2

Câu 5 trang 11 VBT Công nghệ 9

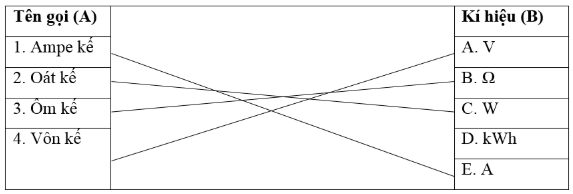

Hãy nối mỗi tên gọi ở cột A với kí hiệu ở cột B (bảng 3 – 3) để được câu trả lời đúng

Kí hiệu của đồng hồ đo điện là:

Lời giải

Bảng 3 – 3

Câu 6 trang 11 VBT Công nghệ 9

Hãy điền từ hoặc cụm từ thích hợp vào chỗ trống (...) trong các câu sau để được câu trả lời đúng.

Lời giải

A. Oát kế dùng để đo công suất của mạch điện.

B. Vôn kế được mắc song song với mạch điện.

C. Ampe kế được mắc nối tiếp với mạch điện cần đo.

D. Công tơ điện dùng để đo lượng điện tiêu thụ của mạng điện.

Câu 7 trang 12 VBT Công nghệ 9

Hãy khoanh vào chữ cái trước câu trả lời đứng trước câu trả lời mà em cho là đúng:

Lời giải

a) Dụng cụ dùng để đo đường kính dây dẫn và chiều sâu lỗ là:

A. Thước dây

B. Thước góc.

C. Thước cặp (Đáp án C)

D. Thước dài

b) Đồng hồ điện được dùng để đo điện trở mạch điện là:

A. Oát kế

B. Ampe kế

C. Vôn kế

D. Ôm kế (Đáp án D)

Câu 8 trang 12 VBT Công nghệ 9

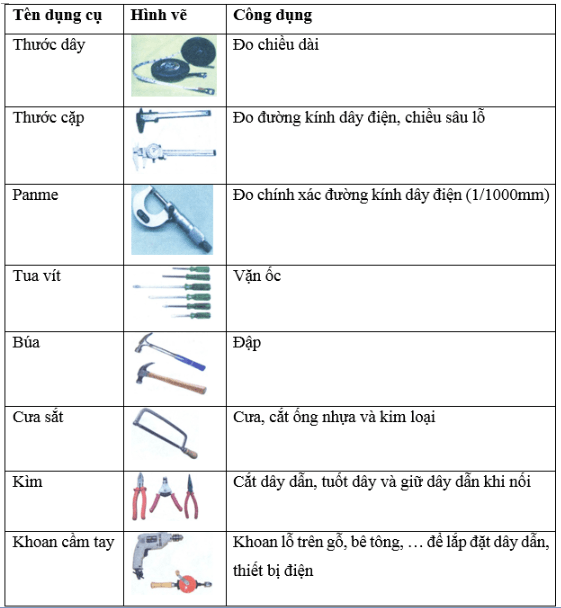

Hãy điền công dụng và tên dụng cụ vào ô trống trong bảng sau:

Lời giải
