1. Dụng cụ đo góc trên mặt đất

Để đo góc trên mặt đất người ta dùng 1 dụng cụ gọi là giác kế. Dụng cụ này gồm 1 đĩa tròn được đặt nằm ngang trên một giá 3 chân. Mặt đĩa tròn được chia độ sẵn. Trên mặt đĩa có một thanh quay xung quanh tậm của đĩa; ở 2 đầu của thanh có gắn 2 tấm thẳng đứng; 2 khe hở và tâm đĩa thẳng hàng.

2. Cách đo góc trên mặt đất

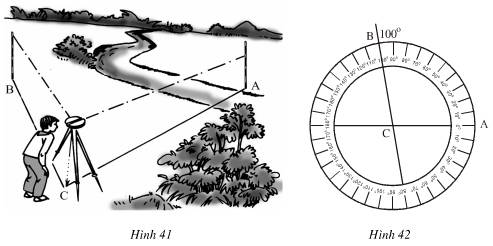

Giả sử cần đo góc ACB trên mặt đất hình 41. Tiến hành đo theo các bước sau:

Bước 1: Đặt giác kế sao cho mặt đĩa tròn nằm ngang và tâm của nó nằm trên cùng 1 đường thẳng đứng đi qua đỉnh C của góc ACB.

Bước 2: Đưa thanh quay về vị trí 00 và quay mặt đĩa đến vị trí sao cho cọc tiêu A và 2 khe hở thẳng hàng.

Bước 3: Cố định mặt đĩa và đưa thanh quay đến vị trí sao cho cọc tiêu đóng ở B và 2 khe hở thẳng hàng.

Bước 4: Đọc số đo( độ) của góc ACB trên mặt đĩa. Như ở hình 42, ta đọc được góc ACB = 110^o.
