Giải Công nghệ 12 Kết nối tri thức Bài 3: Mạch điện xoay chiều ba pha

Giải Công nghệ 12 Kết nối tri thức Bài 3: Mạch điện xoay chiều ba pha ngắn gọn, hay nhất bám sát nội dung Sách giáo khoa Công nghệ 12 theo chương trình Sách mới. Bài soạn bao gồm 8 câu hỏi được trả lời chính xác, giúp học sinh hiểu kĩ hơn về bài học

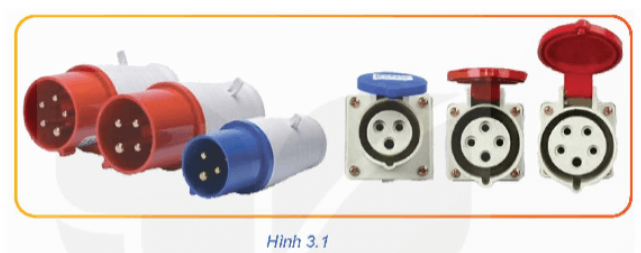

Mở đầu trang 17 Công nghệ 12 KNTT: Hãy kể tên và cho biết đặc điểm của thiết bị điện có trong Hình 3.1

Lời giải:

Tên và những đặc điểm của thiết bị điện trong hình 3.1 là:

Phích cắm điện

Phích cắm điện trong hình là phích cắm điện ba pha 16A, có ba chấu kim loại. Chấu kim loại trung tâm được nối với dây dẫn đất, hai chấu kim loại còn lại được nối với hai dây dẫn điện. Phích cắm điện được làm bằng nhựa hoặc kim loại, có thể chịu được nhiệt độ và lực tác động cao. Phích cắm điện được thiết kế để phù hợp với ổ cắm điện tương ứng, đảm bảo kết nối an toàn và chắc chắn.

Đặc điểm của phích cắm điện:

Có ba chấu kim loại: một chấu nối đất, hai chấu nối điện.

Được làm bằng nhựa hoặc kim loại.

Có thể chịu được nhiệt độ và lực tác động cao.

Được thiết kế để phù hợp với ổ cắm điện tương ứng.

Ổ cắm điện

Ổ cắm điện trong hình là ổ cắm điện ba pha 16A, có ba lỗ để cắm phích cắm điện. Ổ cắm điện được làm bằng nhựa hoặc kim loại, có thể chịu được nhiệt độ và lực tác động cao. Ổ cắm điện được thiết kế để phù hợp với phích cắm điện tương ứng, đảm bảo kết nối an toàn và chắc chắn.

Đặc điểm của ổ cắm điện:

Có ba lỗ để cắm phích cắm điện.

Được làm bằng nhựa hoặc kim loại.

Có thể chịu được nhiệt độ và lực tác động cao.

Được thiết kế để phù hợp với phích cắm điện tương ứng.

Khám phá trang 17 Công nghệ 12 KNTT: Em hãy cho biết:

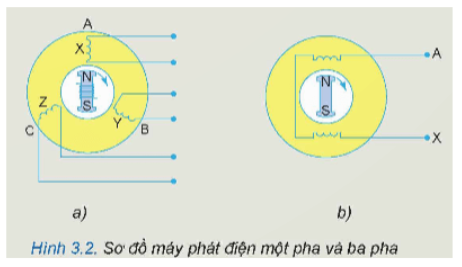

- Trong Hình 3.2, sơ đồ nào mô tả cấu tạo máy phát điện một pha và ba pha?

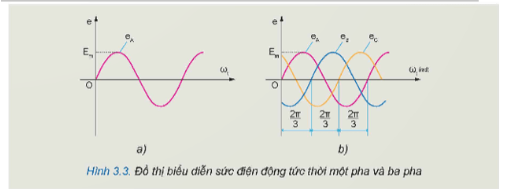

- Trong Hình 3.3 đồ thị nào biểu diễn sức điện động tức thời một pha và ba pha?

Lời giải:

Trong Hình 3.2 có:

+ Hình 3.2b mô tả cấu tạo máy phát điện một pha

+ Hình 3.2a mô tả cấu tạo máy phát điện ba pha

- Trong Hình 3.3 có:

+ Hình 3.3a: đồ thị nào biểu diễn sức điện động tức thời một pha

+ Hình 3.3b: đồ thị biểu diễn dức điện động tức thời ba pha

- Khác biệt chính giữa máy phát điện một pha và ba pha là dây quấn:

+ Máy phát điện ba pha có 3 cuộn dây

+ Máy phát điện một pha có 1 cuộn dây

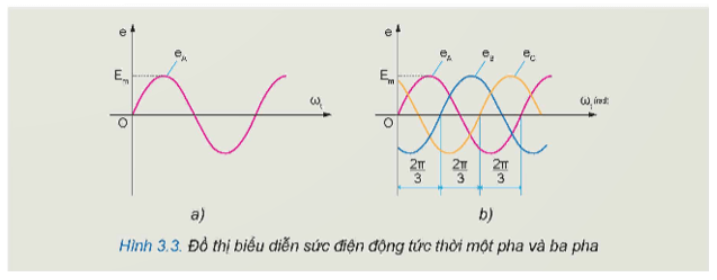

Luyện tập 1 trang 21 Công nghệ 12 KNTT: Quan sát Hình 3.3b và viết biểu thức suất điện động tức thời eA, eB, eC trên các pha của máy phát điện ba pha.

Lời giải:

Biểu thức suất điện động tức thời eA, eB, eC trên các pha của máy phát điện ba pha như sau:

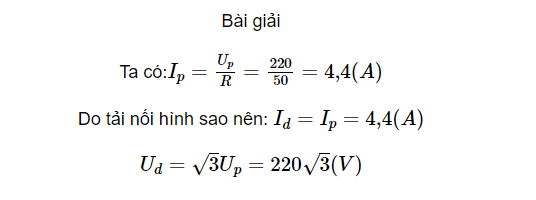

Luyện tập 2 trang 21 Công nghệ 12 KNTT: Cho mạch điện ba pha tải đối xứng nối theo hình sao trong đó điện áp pha Up = 220 V và tải ba pha gồm 3 điện trở R= 50Ω. Tính dòng điện pha, dòng điện dây và điện áp dây của mạch.

Lời giải:

Cho biết:

Up = 220 V

R = 50 Ω

Nối hình sao.

Ip = ?

Id = ?

Ud = ?

Luyện tập 3 trang 21 Công nghệ 12 KNTT: Cho mạch điện ba pha tải đối xứng nối theo hình tam giác trong đó điện áp dây Ud = 380V và tải ba pha gồm 3 điện trở R= 50Ω. Tính dòng điện pha, dòng điện dây và điện áp pha của mạch.

Lời giải:

Vì tải nối hình tam giác nên ta có: Up = Ud = 380V Dòng điện pha của tải: Ip = Up / R = 380 : 50 = 7,6A Dòng điện dây: Id = √3.Ip = √3.7,6 = 13,16A

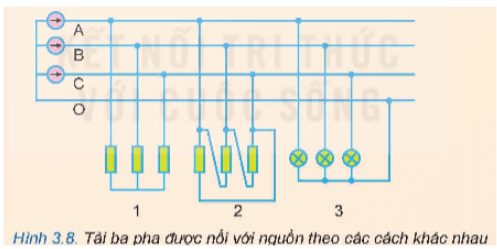

Luyện tập 4 trang 21 Công nghệ 12 KNTT: Quan sát Hình 3.8 và cho biết nguồn điện và các tải ba pha 1, 2, 3 được nối theo hình gì?

Lời giải:

Nguồn điện nối hình sao có dây trung tính.

- Tải 1 nối hình sao

- Tải 2 nối hình tam giác

- Tải 3 nối hình sao có dây trung tính

Luyện tập 5 trang 21 Công nghệ 12 KNTT: Cho nguồn điện xoay chiều ba pha, bốn dây có điện áp dây/pha là 380/220 V, 6 bóng đèn loại 60 W - 220 V và một máy bơm nước ba pha 2,2 kW – 380 V. Xác định cách nối các thiết bị với nguồn điện để chúng hoạt động bình thường trong mạch ba pha đối xứng và tính các thông số dây và pha của mạch điện.

Lời giải:

Do nối hình sao nên, tải bóng đèn: Id = Ip = P / U = 60 : 220 = 0,27 A

Tải máy bơm ba pha do được nối hình tam giác nên: Ip = Ud = 380V.

Vận dụng trang 21 Công nghệ 12 KNTT: Mạng điện trong gia đình em dùng nguồn một pha hay ba pha? Trường hợp nào cần dùng nguồn ba pha?

Lời giải:

Mạng điện trong gia đình em dùng nguồn một pha.

- Mạng điện nhà em sẽ dùng nguồn ba pha nếu sử dụng máy xát gạo.
