Bài C5 trang 67 SGK Vật Lý 9

Bài 24: Từ trường của ống dây có dòng điện chạy qua

Bài C5 (trang 67 SGK Vật Lý 9)

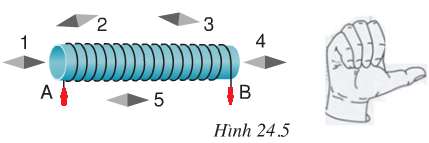

Trên hình 24.5 SGK có một kim nam châm bị vẽ sai chiều. Hãy chỉ ra đó là kim nam châm nào và vẽ lại cho đúng. Dùng quy tắc nắm tay phải xác định chiều dòng điện chạy qua các vòng dây.

Lời giải:

Đầu B của cuộn dây là cực Bắc, đầu A là cực Nam.

Kim số 5 bị vẽ sai chiều.

Vẽ lại:

Quy tắc nắm tay phải: Nắm trục ống dây bằng tay phải, sao chữ 4 ngón tay nắm lại hướng theo chiều dòng điện chạy qua các vòng dây thì ngón tay cái choãi ra chỉ chiều của đường sức từ trong lòng ống dây.

Vậy dòng điện trong ống dây có chiều đi ra ở đầu dây B.
