Bài C9 trang 62 SGK Vật Lý 7

Bài 22: Tác dụng nhiệt và tác dụng phát sáng của dòng điện

Bài C9 (trang 62 SGK Vật Lý 7)

Cho mạch điện có sơ đồ như hình 22.5, nguồn điện là một chiếc pin với các cực dương (+) và cực âm (-) chưa biết. Hãy nêu cách làm khi sử dụng đèn điốt phát quang để xác định xem A hay B là cực (+) của pin này và chiều dòng điện chạy trong mạch.

Lời giải:

Nối bản kim loại nhỏ của đèn LED với cực A của nguồn điện và đóng công tắc K.

    + Nếu đèn LED sáng cho ta biết cực A là cực dương của nguồn điện.

    + Nếu đèn LED không sáng cho ta biết A là cực âm, B là cực dương của nguồn điện...

Ngược lại khi ta nối bản kim loại nhỏ của đèn LED với cực B của nguồn điện

Tùy vào cách xác định đầu A hay B là cực dương của nguồn điện mà xác định chiều dòng điện chạy qua mạch.

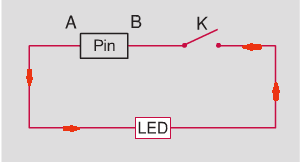

Ví dụ: nếu A là cực dương thì chiều dòng điện chạy qua mạch như hình sau:
