Bài 16. Mạch điện điều khiển sử dụng mô đun cảm biến

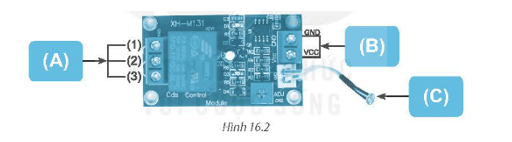

Câu 4 trang 26 SBT Công nghệ 8: Ghi rõ tên các vị trí tương ứng của mô đun cảm biến ánh sáng XH M131 (Hình 16.2) vào mẫu Bảng 16.2.
Vị trí |
Tên gọi |
||
A |
(1) |
? |
? |
(2) |
? |
||
(3) |
? |
||
B |
GND |
? |
? |
VCC |
? |
||
C |
? |
Lời giải
Vị trí |
Tên gọi |
||
A |
(1) |
Cổng đầu ra điều khiển |
Tiếp điểm thường mở |
(2) |
Đầu nối chung |
||
(3) |
Tiếp điểm thường đóng |
||
B |
GND |
Cổng nối nguồn cấp cho mô đun |
Đầu nối với cực (-) của nguồn. |
VCC |
Đầu nối với cực (-) của nguồn. |
||
C |
Cảm biến ánh sáng |
