Đường gióng và đường kích thước được biểu diễn

Câu hỏi: Đường gióng và đường kích thước được biểu diễn:

A. song song

B. vuông góc

C. trùng nhau

D. nối tiếp

Gợi ý:

Tham khảo kiến thức đường gióng và đường kích thước trong ở bài Lý thuyết Công nghệ 8 bài 1 Kết nối tri thức

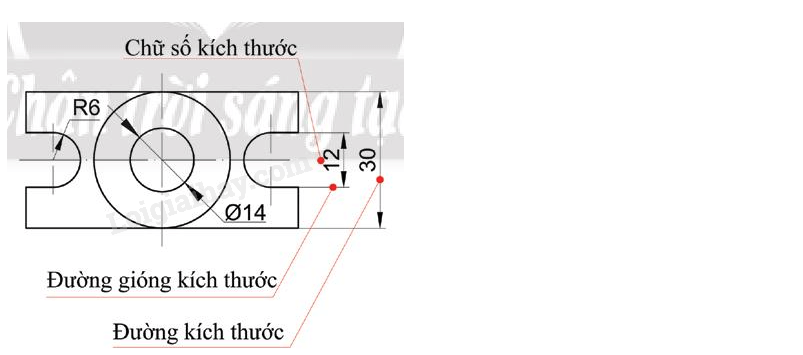

Hình vẽ biểu diễn đường gióng kích thước và đường kích thước

Đáp án đúng: B. Vuông góc

Giải thích chi tiết:

Đường gióng:

- Là các đường thẳng dùng để giới hạn phạm vi mà kích thước cần đo trên bản vẽ kỹ thuật.
- Đường gióng thường kéo dài từ các cạnh, đường hoặc điểm của đối tượng cần đo.

Đường kích thước:

- Là đường thẳng nằm ngang hoặc dọc giữa hai đường gióng, thể hiện độ dài (hoặc kích thước) của đối tượng.
- Trên đường kích thước thường có ghi số kích thước và các mũi tên chỉ hai đầu.

Mối quan hệ giữa đường gióng và đường kích thước:

Đường gióng luôn vuông góc với đường kích thước để đảm bảo bản vẽ rõ ràng, dễ đọc, tránh gây nhầm lẫn.
