Bài 2: Hình chiếu vuông góc

Lý thuyết Công nghệ 8 Chân trời sáng tạo Bài 2: Hình chiếu vuông góc

Sơ đồ tư duy Công nghệ 8 Chân trời sáng tạo Bài 2

Mở đầu trang 10 Công nghệ 8: Nếu nhìn các đồ vật đơn giản ở Hình 2.1 theo các hướng khác nhau, ta sẽ thấy chúng có hình dạng như thế nào?

Trả lời:

Nếu nhìn các đồ vật đơn giản ở Hình 2.1 theo các hướng khác nhau, ta sẽ thấy chúng có hình dạng khác với ban đầu.

Khám phá 1 trang 10 Công nghệ 8: Giữa hình chiếu và vật thể ở Hình 2.2 có mối quan hệ với nhau như thế nào?

Trả lời:

Sau khi chiếu vật thể lên mặt phẳng, hình ảnh của vật sẽ xuất hiện trên mặt phẳng đó, được gọi là hình chiếu của vật.

Khám phá 2 trang 11 Công nghệ 8: Nhận xét đặc điểm của các tia chiếu trong mỗi trường hợp ở Hình 2.3.

Trả lời:

Nhận xét đặc điểm của các tia chiếu trong mỗi trường hợp ở Hình 2.3.

- Hình 2.3a: phép chiếu vuông góc

- Hình 2.3b: phép chiếu song song

- Hình 2.3c: phép chiếu xuyên tâm

Khám phá 3 trang 11 Công nghệ 8: Quan sát Hình 2.4 và liệt kê các cặp mặt phẳng vuông góc với nhau

Trả lời:

Các cặp mặt phẳng vuông góc với nhau:

- MPHC đứng và MPHC bằng

- MPHC bằng và MPHC cạnh

- MPHC cạnh và MPHC đứng

Khám phá 4 trang 11 Công nghệ 8: Nhận xét vị trí của vật thể so với mỗi MPHC và người quan sát trong Hình 2.4

Trả lời:

Vật thể được đặt giữa người quan sát và mặt phẳng tọa độ là mặt phẳng hình chiếu mà vật thể được chiếu vuông góc lên đó.

Với người quan sát, vật thể ở phía trước MPHC đứng, bên trái MPHC cạnh, bên trên MPHC bằng.

Khám phá 5 trang 11 Công nghệ 8: Hình biểu diễn trên các MPHC (Hình 2.4) thể hiện các phần nào của vật thể?

Trả lời:

- Trên MPHC đứng thể hiện chiều dài, cao của vật thể

- Trên PMHC bằng thể hiện chiều dài, rộng của vật thể

- Trên MPHC cạnh thể hiện chiều rộng, cao của vật thể

Khám phá 6 trang 12 Công nghệ 8: Hãy nhận xét vị trí các MPHC bằng và MPHC cạnh so với MPHC đứng ở Hình 2.5b.

Trả lời:

Vị trí các MPHC bằng và MPHC cạnh so với MPHC đứng ở Hình 2.5b:

- MPHC bằng nằm phía dưới MPHC đứng

- MPHC cạnh nằm bên phải MPHC đứng

Khám phá 7 trang 12 Công nghệ 8: Các hình chiếu (Hình 2.6) có mối quan hệ với nhau như thế nào?

Trả lời:

Hình chiếu đứng và hình chiếu cạnh: có mối quan hệ ngang.

Hình chiếu đứng và hình chiếu bằng: có mối quan hệ dọc.

Hình chiếu bằng và hình chiếu cạnh: có mối quan hệ vuông góc.

Khám phá 8 trang 12 Công nghệ 8: Hãy cho biết khối đa diện trong mỗi trường hợp ở Hình 2.7 được bao bởi các hình gì?

Trả lời:

- Hình 2.7a: gồm hình chữ nhật và hình vuông

- Hình 2.7b: gồm hình chữ nhật và tam giác đều

- Hình 2.7c: gồm tam giác cân và hình vuông

Khám phá 9 trang 13 Công nghệ 8: Các hình chiếu của khối đa diện (Hình 2.8) có hình dạng và kích thước như thế nào?

Trả lời:

Các hình chiếu của khối đa diện (Hình 2.8) có hình dạng và kích thước như sau:

- Hình chiếu đứng A: là hình chữ nhật có kích thước a x h.

- Hình chiếu bằng B: là hình chữ nhật có kích thước a x b.

- Hình chiếu cạnh C: là hình chữ nhật có kích thước b x h.

Khám phá 10 trang 13 Công nghệ 8: Hãy nhận xét hình dạng của hình phẳng (đường gạch chéo) ở mỗi trường hợp trong Hình 2.9

Trả lời:

- Hình 2.9a: hình phẳng là hình chữ nhật.

- Hình 2.9b: hình phẳng là tam giác vuông.

- Hình 2.9c: hình phẳng là cung tròn.

Khám phá 11 trang 13 Công nghệ 8: Hãy kể tên một số vật dụng có dạng khối tròn xoay trong đời sống.

Trả lời:

- Một số vật dụng có dạng khối tròn xoay trong đời sống: Quả bóng, nón lá, trái đất, lon bia, quả bóng tenis, viên bi,…

Khám phá 12 trang 13 Công nghệ 8: Quan sát Hình 2.10 và nhận xét hình dạng các hình chiếu của khối tròn xoay

Trả lời:

- Hình chiếu đứng A: hình chữ nhật

- Hình chiếu bằng B: hình tròn

- Hình chiếu canh C: hình chữ nhật

Luyện tập

Luyện tập 1 trang 17 Công nghệ 8: Cho hình chóp đều đáy vuông có chiều cao h = 60 mm, chiều dài cạnh đáy a = 40 mm (Hình 2.13). Hãy vẽ và ghi kích thước hình chiếu đứng và hình chiếu cạnh mới sau khi đặt mặt đáy của hình chóp đáy vuông này song song với mặt phẳng chiếu cạnh (tỉ lệ 1:1)

Trả lời:

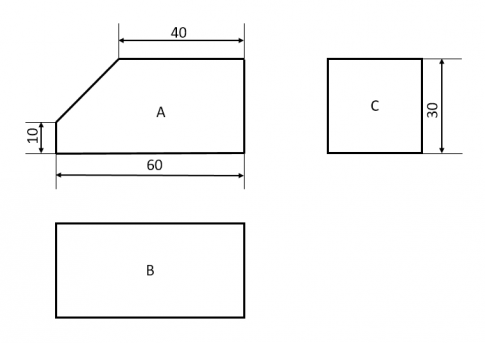

Luyện tập 2 trang 17 Công nghệ 8: Vẽ và ghi kích thước các hình chiếu của vật thể đơn giản ở Hình 2.14 (tỉ lệ 1:1)

Trả lời:

Vận dụng

Vận dụng trang 17 Công nghệ 8: Hãy vẽ các hình chiếu của vòng đệm phẳng (Hình 2.15) có kích thước như sau:

- Đường kích trong của vòng đệm: Ø34 mm.

- Đường kính ngoài của vòng đệm: Ø60 mm.

- Bề dày của vòng đệm: 5 mm.

Trả lời:

Các hình chiếu của vòng đệm phẳng:
