Bài 4: Bản vẽ lắp

Lý thuyết Công nghệ 8 Cánh diều Bài 4: Bản vẽ lắp

Khởi động trang 21 Công nghệ 8: Người công nhân căn cứ vào đâu để lắp ráp sản phẩm đúng theo yêu cầu kĩ thuật?

Trả lời:

Người công nhân căn cứ vào bản vẽ lắp để lắp ráp sản phẩm đúng theo yêu cầu kĩ thuật

Khám phá trang 22 Công nghệ 8: Nội dung bản vẽ lắp gồm những gì?

Trả lời:

Nội dung bản vẽ lắp gồm:

- Khung tên: tên sản phẩm, tỉ lệ bản vẽ, tên người thiết kế, nơi thiết kế, ...

- Bảng kê: Liệt kê tất cả các chi tiết của sản phẩm (số thứ tự vị trí, tên gọi, số lượng, vật liệu, ...)

- Hình biểu diễn: gồm các hình chiếu, hình cắt diễn tả hình dạng, vị trí, cách thức lắp ghép các chi tiết với nhau.

- Kích thước: gồm kích thước chung (dài, rộng, cao) của sản phẩm; kích thước lắp ghép giữa các chi tiết, kích thước xác định vị trí giữa các chi tiết,...

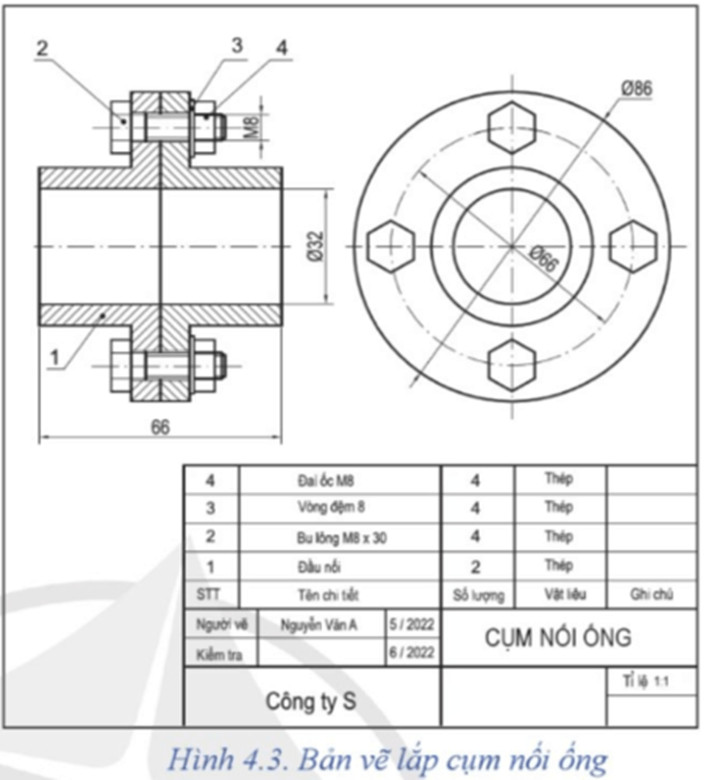

Khám phá 1 trang 23 Công nghệ 8: Khung tên của bản vẽ lắp Hình 4.3 cho em biết những nội dung gì?

Trả lời:

Khung tên ở HÌnh 4.3 cho biết:

- Tên sản phẩm: Cụm nối ống

- Tỉ lệ: 1:1

- Tên người vẽ: Nguyễn Văn A

- Nơi thiết kế: Công ty S

Khám phá 2 trang 23 Công nghệ 8: Em tìm hiểu số lượng, vật liệu của một chi tiết trong bản vẽ lắp ở đâu? Lấy một ví dụ cụ thể trong bản vẽ lắp Hình 4.3.

Trả lời:

- Em tìm hiểu số lượng, vật liệu của một chi tiết trong bản vẽ lắp ở bảng kê.

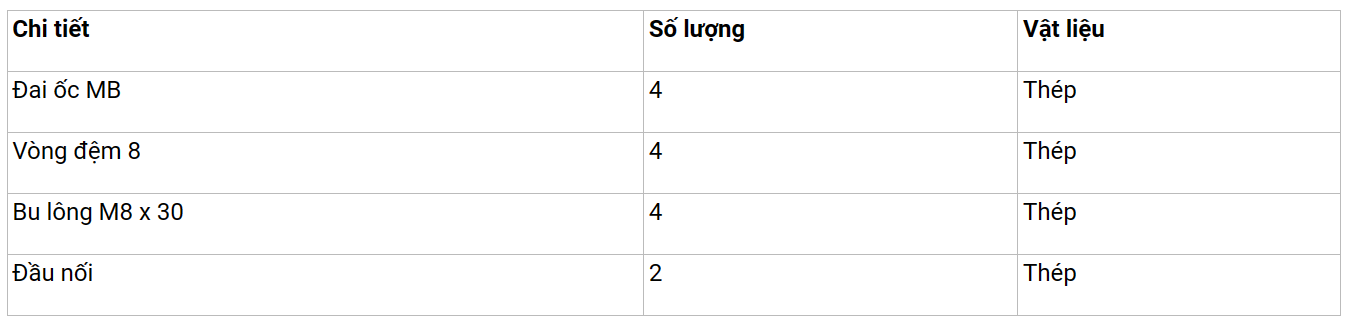

- Ví dụ Hình 4.3:

Khám phá 3 trang 23 Công nghệ 8: Hãy mô tả trình tự tháo, lắp sản phẩm Hình 4.3.

Trả lời:

Trình tự lắp: 1 – 2 – 3 – 4

Trình tự tháo: 4 – 3 – 2 – 1

Luyện tập trang 24 Công nghệ 8: Đọc bản vẽ lắp Hình 4.7 theo trình tự các bước ở Bảng 4.1.

Trả lời:

1. Khung tên

Tên: Tay nắm cửa

Tỉ lệ: 1:1

Nơi thiết kế: Công ty T

2. Bảng kê

3. Hình biểu diễn

- Hình chiếu cạnh.

- Hình cắt bằng.

4. Kích thước

- Kích thước chung: 62, Ø56.

- Kích thước lắp ghép: Ø,42, Ø48, M6, Ø3,2.

5. Phân tích chi tiết

- Tô màu cho các chi tiết

6. Tổng hợp

- Công dụng: mở/đóng cửa bằng tay.

- Trình tự lắp: 1 - 4 - 3 - 2

- Trình tự tháo: 2 - 3 - 4 - 1

Vận dụng trang 24 Công nghệ 8: Sưu tầm một sản phẩm đơn giản và giải thích cách thức lắp ghép giữa các chi tiết của sản phẩm đó.

Trả lời:

- Trình tự lắp ghép: 1 - 2 - 3 - 6 - 4 - 5.

- Giải thích: Bằng cách sử dụng 4 vít M10x30, tấm đỡ và giá đỡ đã được kết nối với nhau một cách chắc chắn. Sau đó, một số con lăn được lắp vào trục và trục được kết nối với giá đỡ thông qua đai ốc M22. Việc ghép nối này giúp đảm bảo tính ổn định của hệ thống và giúp cho nó hoạt động một cách hiệu quả.
